2024/7/19

株式會社村田制作所（以下簡稱“村田”）面向1.2mm以下的低矮應用，開發了可以3.3輸入電壓輸出上限12A的高效率DC-DC轉換器IC“FlexiBK系列（PE24110、以下簡稱“本產品”）”。

近年來，在通信基礎設施市場，ASIC/DSP的消耗電流持續增加，而核心電壓呈下降的趨勢。 傳統方式的DC-DC轉換器的占空比(1)變窄，轉換效率顯著降低，因此要求不依賴于輸入輸出電位差，便可實現高效轉換的DC-DC轉換器。

為此，在薄型POL(2)穩壓器及要求高密度安裝的光傳輸模塊、核心電源、ASIC/FGPA等對安裝面積和高度進行限制的應用中，村田開發了大幅降低對電感器尺寸的依賴并實現高效率的本產品。 除融合了自主研發的電荷泵技術(3)與傳統DC-DC轉換器電路的兩級架構創新電路方式外，通過構成2相交錯方式(4)，實現了89%的高效率。 輸入電壓范圍為3.0V至3.45V，可提供每臺設備12A的輸出電流。可根據外部反饋電阻在0.35 V至0.7 V之間調整輸出電壓。

主要特點

· 輸出電流上限12A

· 峰值轉換效率89% ※ 使用3.3V輸入、0.5V輸出、高度1.2mm電感器時

· 采用交錯方式，實現了極低的輸入輸出波紋和噪聲特性

· 經由外部DAC的自適應電壓調節(AVS)功能

· 至多可并列運行4臺設備

· 內置FET開關

電源模塊事業部 低功率商品部 部長 三上修司的評論

“為了解決客戶面臨的電力相關問題，我們開發了薄型高效率降壓型DC-DC轉換器。PE24110在峰值效率、輸出電流和輸出電壓等方面都有非常出色的表現，為低輸出電壓應用提供了理想的電源解決方案。”

關于提供

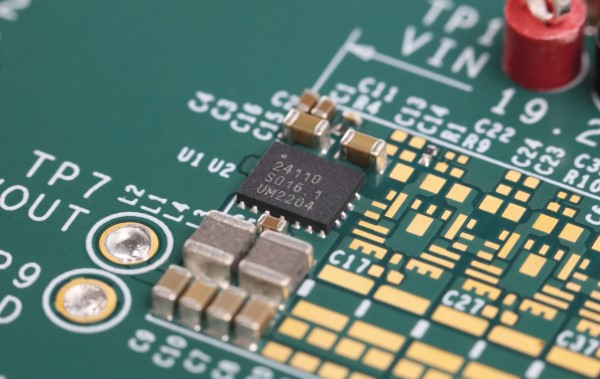

本產品以4.0×3.2 mm的QFN(Quad Flat No leaded package)封裝提供。
現在還可獲取樣品。有關評估套件和量產部件，請咨詢地區的銷售負責人。

注釋

(1)占空比：通電時間相對于總循環時間所占的比例。當為直流-直流(DC-DC)轉換器時，由輸入電壓與輸出電壓比決定。

(2)POL：Point of Load的縮寫。作為專用電源電路配置在FPGA及ASIC等電子設備附近的DC-DC轉換器。

(3)電荷泵技術：由電容器和半導體開關構成的電壓轉換電路。

(4)交錯方式：讓并聯配置的相同電路網依次工作而不會重復的電路方式。
